产品编号： |
52922204316 |
产品名称： |
HCAAYZ-50-12射频同轴电缆 |
规 格： |
50欧姆 |
产品备注： |
HCAAYZ型物理发泡皱纹铜管外导体同轴电缆 |
产品类别： |
无线对讲系统 |
|
| 产 品 说 明 |
该系列电缆主要适用于移动通讯系统的基站和电子发射系统，用作通讯、雷达等电子设备中射频连接馈线。
产品特点
物理发泡聚乙烯绝缘皱纹外导体射频同轴电缆具有更优良的高频性能，它具有衰减小、驻波低，不易受潮等突出优点。为此在国际、国内市场已得到广泛的应用。
型号 |
HCAAY(Z)-50-12(1/2”) |
HCTAY(Z)-50-22 |
HCTAY(Z)-50-32 |

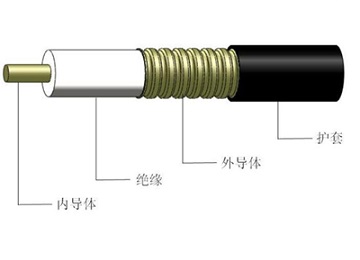

内导体 |
铜包铝线 |
绝缘 |
发泡聚乙烯 |
外导体 |
皱纹铜管 |
外导体直径(mm) |
13.9 |
24.9 |
35.8 |
护套外径(mm) |
16.0 |
28.0 |
39.0 |
小弯曲半径(mm) |
125 |
250 |
380 |
电缆重量(kg/m) |
0.25 |
0.57 |
0.98 |
工作温度(℃) |
-40~+70?℃ |
-40~+70℃ |
-40~+70℃ |
特性阻抗?(Ω) |
50 ± 2 |
50 ± 2 |
50 ± 2 |
传输速比(%) |
88 |
88 |
88 |
衰减(dB/100m)及驻比 |
|
|
|
频率(MHz) |
衰减 |
驻波比 |
衰减 |
驻波比 |
衰减 |
驻波比 |
150(MHz) |
3.00 |
1.20
(260~ 300MHz) |
1.54 |
1.20
(260~300MHz) |
1.23 |
1.20
(260~300MHz) |
280(MHz) |
4.15 |
1.20
(320~ 480MHz) |
2.15 |
1.20
(320~480MHz) |
1.72 |
1.20
(320~480MHz) |
450(MHz) |
5.32 |
1.20
(820~960MHz) |
2.77 |
1.20
(820~960MHz) |
2.23 |
1.20
(820~960MHz) |
800(MHz) |
7.22 |
1.20
(1400~1650MHz) |
3.83 |
1.20
(1400~1650MHz) |
3.08 |
1.20
(1400~1650MHz) |
900(MHz) |
7.70 |
1.20
(1700~1900MHz) |
4.08 |
1.20
(1700~1900MHz) |
3.29 |
1.20
(1700~1900MHz) |
1500(MHz) |
10.16 |
1.20
(1860~2100MHz) |
5.47 |
1.20
(1860~2100MHz) |
4.42 |
1.20
(1860~2100MHz) |
1800(MHz) |
11.23 |
1.20
(2100~2250MHz) |
6.08 |
1.20
(2100~2250MHz) |
4.93 |
1.20
(2100~2250MHz) |
2000(MHz) |
11.90 |
1.20
(2300~2500MHz) |
6.47 |
1.20
(2300~2500MHz) |
5.25 |
1.20
(2300~2500MHz) |
2400 (MHz) |
13.17 |
频段按用户选择使用 |
7.20 |
频段按用户选择使用 |
5.86 |
频段按用户选择使用 |
3000 (MHz) |
14.93 |
|
8.24 |
|
|
|
|
|
|
|
|
